Subnetting IPv4

Subnetting IPv4

Heute geht es in meinem Blog um Subnetting. Um mir Folgen zu können, kann man unter Cisco die Übung 8.1.4.7 machen. Anhand meiner Tipps kann die Übung kinderleicht werden.

1.) Netzaufbau

In dieser Übung muss man nicht selbst denn Netzwerkaufbau erstellen, da unter Cisco dieser schon fix fertig ist. Die Datei, die dort vorhanden ist, muss man nur mehr öffnen und dann kann es schon losgehen. Auf Abbildung 1 kann man die Struktur des Netzwerkes sehen.

2.) Fragebogen ausfüllen

Am Übungszettel werden Fragen beantwortet. Mit Hilfe der Skizze sollte dies kein Problem darstellen. Danach erfolgt ein kleines Rechenbeispiel welches dann auch zu lösen ist.
Wenn man die Fragen nicht versteht, würde es nicht schaden wenn man in Internet nach online Wörterbüchern sucht. Die meisten Fragen sind aber verständlich.

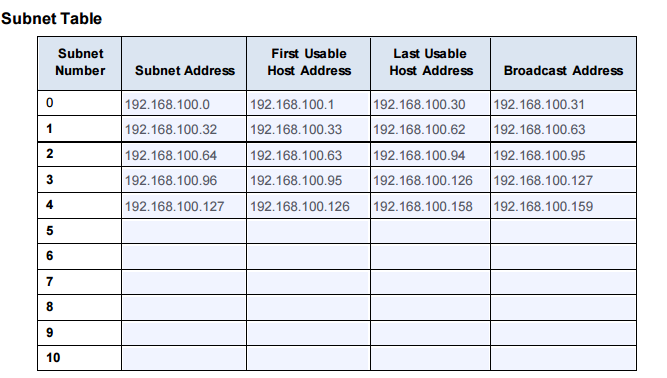

3.) Subnet Tabel

Das heißt so viel wie eine Subnetadresse zu vergeben. Hier wird eine Subnet Adresse, erste und letzte Hostadresse und Broadcast Adresse vergeben. Diese Adressen werden in eine Tabelle eingetragen. Wie man diese Adressen berechnet wird in den anderen Blogs gezeigt.

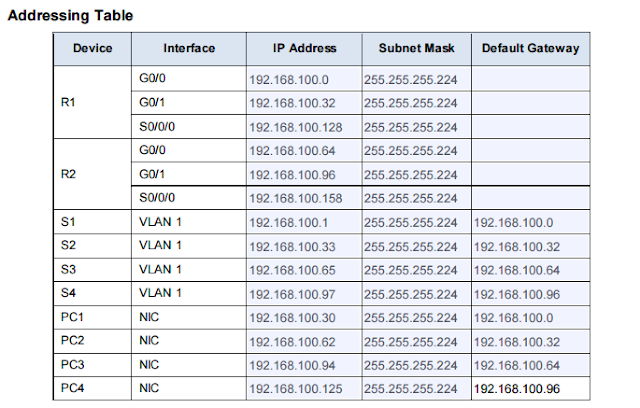

4.) Address Tabel

Anhand der Subnet Tabel kann man nun die wichtigsten Adressen in die Adressierungstabelle einfügen. Denn um die Geräte zu konfigurieren, muss man die jeweiligen Adressen mit Subnetmasken wissen. Diese werden mit Hinweisen in die Tabelle eingetragen. Siehe Abbildung 4.

5.) Die gewünschten Geräte konfigurieren.

In der Aufgabenstellung steht zum Schluss geschrieben, dass man die Geräte noch konfigurieren muss. Deswegen musste man diese Adressen in die Tabelle einfügen, damit man später ohne Probleme los starten kann. Wie man generell ein Gerät konfiguriert, wird in meinen anderen Blogs schon oft beschrieben. Wenn nötig, sollte man sich bei den anderen Blogeinträgen schlau machen, wie die Konfiguration erfolgt.

 Router:

-ena
-conf t
-int gi 0/0
-int gi 0/1
-ip address 192.168.100.0 255.255.255.224
-ip address 192.168.100.32 255.255.255.224
-no shutdown
-exit

Switch:

-ena
-conf t
-int vlan 1
-ip address 192.168.100.65 255.255.255.224

PC:

Um den Pc zu konfigurieren, muss man unter IP Configuration die Adressen eingeben. Dafür muss man die Befehle nicht in das Terminal hinein schreiben.

Man kann zum Schluss noch überprüfen, ob man alles richtig gemacht hat und wie viele Punkte man erreicht hat. Außerdem kann man auch nachschauen ob etwas nicht geklappt hat.

Konfigurieren eines Netzwerkes

Konfigurieren eines Netzwerkes

In meinem heutigen Blogeintrag geht es um ein Netzwerk, welches konfiguriert werden soll.
Es werden IPv4 und IPv6 Adressen vergeben.

Die heutige Übung findet man wie immer auf cisco.htl.local oder auf Netacad.
Übung 7.4.1.2





1.) Netzwerkaufbau

Wie hier zu sehen ist, wird ein einfaches Netzwerk aufgebaut und konfiguriert.
Es werden 2 Laptops, 2 Server, 2 Switches und ein Router benötigt.


2.) IPv6 und IPv4 Adressenvergebung des Routers.

Mit den Befehlen:

-ipv6 address
-ip address
-no shutdown
-int gi 0/0

wird der Arbeitsauftrag richtig gemacht. Was diese Befehle machen, sehen sie im letzten Blogeintrag. Das Gleiche wird mit der Gigabit 0/1 Schnittstelle auch gemacht.
Um der seriellen Schnittstelle eine IPv4 Adresse zu geben, wird genau dasselbe Prinzip angewendet wie bei der gi 0/0.

Dieser Befehl wird anders geschrieben:

-int se 0/0/0

3.) Vergebung der Adressen an den Endgeräten

Mit Hilfe einer IP Adressenvergebungsliste weiß man genau, welche Ip Adressen gegeben werden können. Anhand Abbildung 3 kann man gut erkennen, wo man die Adressen reinschreiben muss. Nun muss man nur noch das gleiche mit Manager B machen und die Server einrichten.

4.) Testen

Hierbei werden nur mehr die einzelnen Geräte angepingt, dazu braucht man die IPv4 Adresse.

IPv6 Adressen

IPv6 Adressen

In meinem heutigen Blog geht es um IPv6 Adressen. Da es mittlerweile kaum noch IPv4 Adressen zum Vergeben gibt, hat man sich was neues überlegt. In der heutigen Zeit werden immer öfters IPv6 Adressen vergeben, da keine anderen mehr zur Verfügung stehen.

Es gibt intern noch viele IPv4 Adressen die man Geräte Netzwerk intern vergeben kann.

Eine IPv6 Adresse sieht wie folgt aus:

2001:0db8:85a3:08d3:1319:8a2e:0270:7344

Die Ersten 48 Bit ergeben den Netzwerkanteil, die restlichen 16 Bit sind für das Subnet zuständig.

• Unter IPv6 Adressengibt es keine Broadcast Adresse, diese wird durch Multicast Adressen ersetzt.
• fe80 : :  Link Local Adresse, jedes Interface ist lokal am Switch und ist daher über den Router nicht gültig.

Übung:
Cisco 7.2.4.9

Den Router wird eine IPv6 Adresse vergeben. Dazu muss man die Ethernet Schnitstelle von 0/0 ansprechen.

Die wichtigsten Befehle sind:

-ipv6 unicast-routing

-ipv6 address 2001:DB8:1:1::1/64

-ipv6 address FE80::1

-no shutdown

-int gi 0/0

Mit dem gleichen Befehlen wird nun die Ethernet Schnittstelle von 0/1 angesprochen.

-ipv6 unicast-routing
-ipv6 address 2001:DB8:1:2::1/64
-ipv6 address FE80::1
-no shutdown
-int gi 0/1

Auch die serielle Verbindung wird mit denselben Befehlen im IOS eine IPv6 Adresse bekommen


























-ipv6 unicast-routing
-ipv6 address 2001:DB8:1:A001::2/64
-ipv6 address FE80::1
-no shutdown
-int se 0/0/0



2.) Den Server und Endgeräten werden laut Übung eine IPv6 und ein Gateway gegeben.

Zum Schluss werden zum Testen des Netzwerkes der Befehl ping verwendet.

-ping 2001:DB8:1:2::4/64

Dieser Befehl pingt die Adressen an und schickt einige Packete, danach schaut er ob genau die Anzahl von geschickten Packeten wieder zurückt kommt.
